[3D 프린팅] 1. Thingiverse와 Cubicreator를 이용한 모델 출력

안녕하세요.

얼마 전에 다녀온 교육에서 (참고 : https://senti-mech.tistory.com/20)

배운 내용을 간략히 적어보겠습니다.



---



3D 프린터의 출력은 3단계로 진행됩니다.



1) STL 파일 생성

 - 무언가를 출력하려면, 모델링을 해야겠죠? 그 과정을 말하는 것입니다.

   TinkerCAD 로 대표되는 간편한 모델링 툴부터 Inventor, Solidworks 등의 고급 툴까지

   편한 방법으로 모델링을 진행하면 됩니다.

   저는 오늘 Thingiverse 를 이용해 모델 파일을 다운받아 사용할겁니다.



2) 슬라이싱 (Slicing)

 - stl파일로 표현된 모델을 프린터가 알아듣는 명령어(G-code)로 바꾸는 과정입니다.

   그 과정에서 여러 세팅들을 진행하게 되죠. 온도, 시간, 적층 두께 등등...이 있습니다.

   저는 Cubicreator 라는 슬라이싱 프로그램을 이용할거에요.



3) G-code 생성

 - 슬라이싱을 통해 생성된 G-code 를 생성 후 저장하여 3D 프린터에 옮겨주는 과정입니다.



4) 출력

 - 제곧내...?

1. STL 파일 생성 - Thingiverse 에서 원하는 모델 다운로드 받기

---



Thingiverse - Digital Designs for Physical Objects



'Thingiverse' 는 세계적으로 유명한 3D 모델 공유 사이트입니다.

무료지만, 상업적 이용이 불가능합니다. 수정해서 판매하는 것도 안돼요!

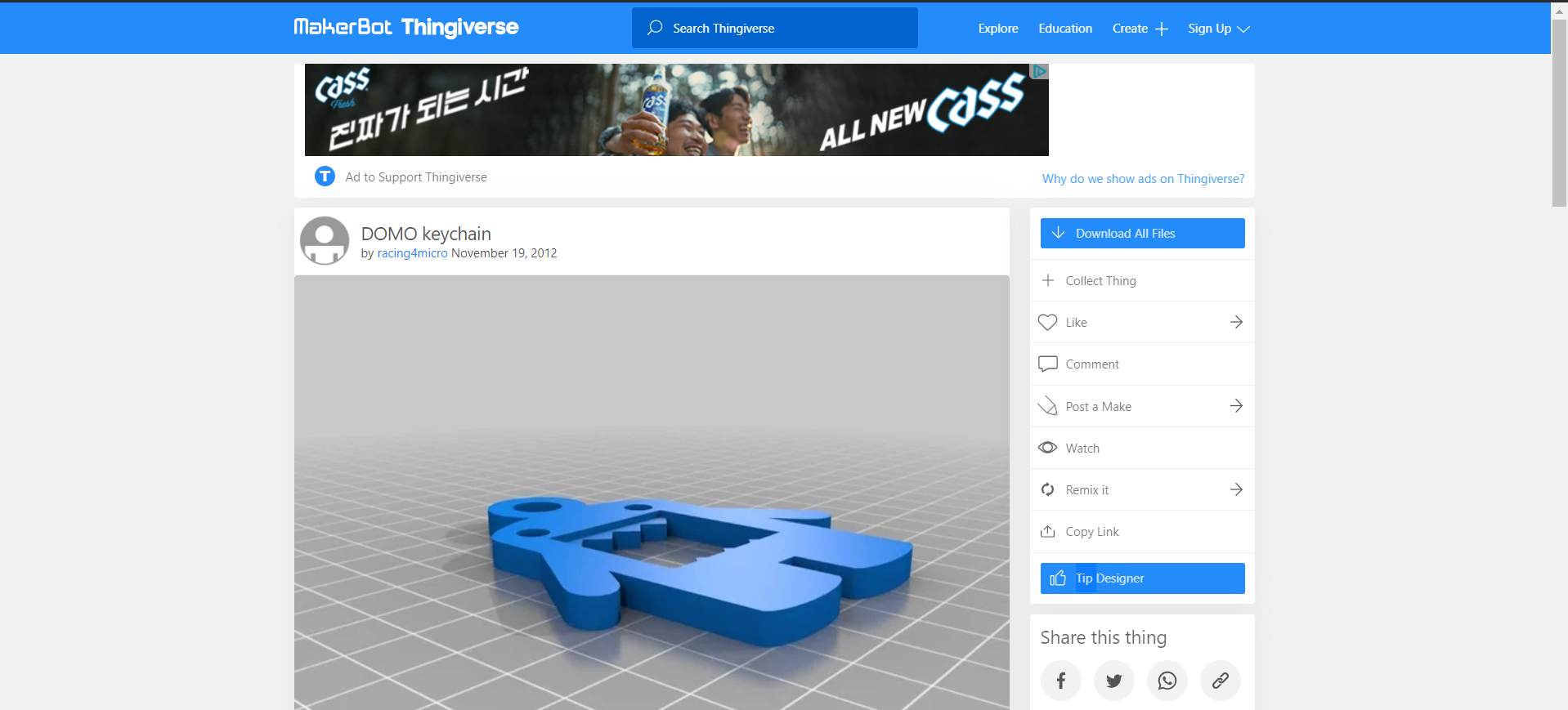

저는 도모쿤 캐릭터를 선택했습니다.

모델의 복잡성에 따라 출력시간이 달라지니, 고려하여 선택하시면 좋을 것 같네요.



오른쪽 파란색 버튼 'Download All Files'를 눌러주시면,

다운로드 될 거에요.

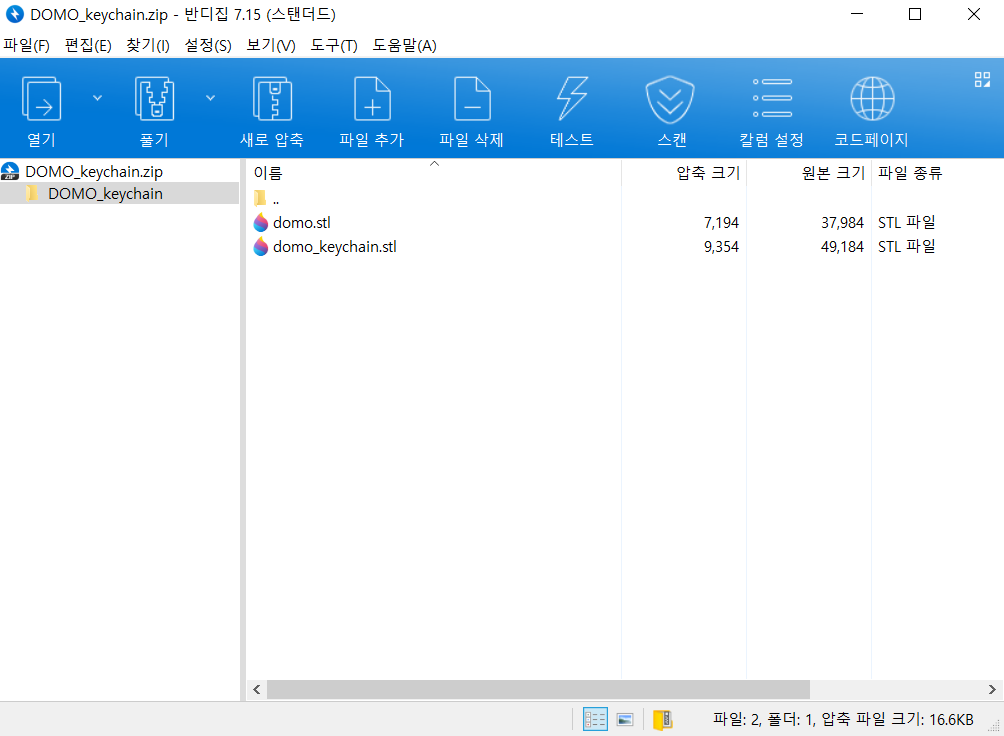

STL 파일과 이미지 파일이 함께 있는 경우도 있는데,

이 경우엔 STL 파일만 있네요. 원하시는 곳에 저장해줍시다.



STL 파일은 3D 데이터(모델)를 저장하고 표현하는 파일 형식 중 하나입니다.

3D 프린터에서 가장 많이 사용하는 포맷이에요.



2. 슬라이싱 - Cubicreator 이용하기

---

제가 사용할 슬라이싱 프로그램은

Cubicreator 입니다.



Downloads | CUBICON

다운로드는 위 링크에서 가능합니다.



※주의사항

 - Cubicreator 는 아래에 모델들만 사용이 가능하므로 주의해주세요.

  * Single (3DP-110F)

  * Single plus series(3DP-310F, Single Plus-320C, Single Plus-321C)

  * Style series(3DP-210F, Style-220C)

  * Style Plus series(Style Plus-A15 Series)

  * Style NEO series(Style NEO-A22 Sereis)

  * Dual pro(Dual Pro-A30C)



혹시 다른 프린터를 사용하신다면, Cura 라는 프로그램을 추천드립니다.

대부분의 프린터에서 사용가능합니다. 유튜브에 사용법도 많이 올라와있어요!



C-Fab에서는 Single Plus-320C 를 사용해서 문제가 없었습니다.





프로그램을 다운 받으면, 모델 설정이 뜰 겁니다.

혹여 안뜨는 경우에,

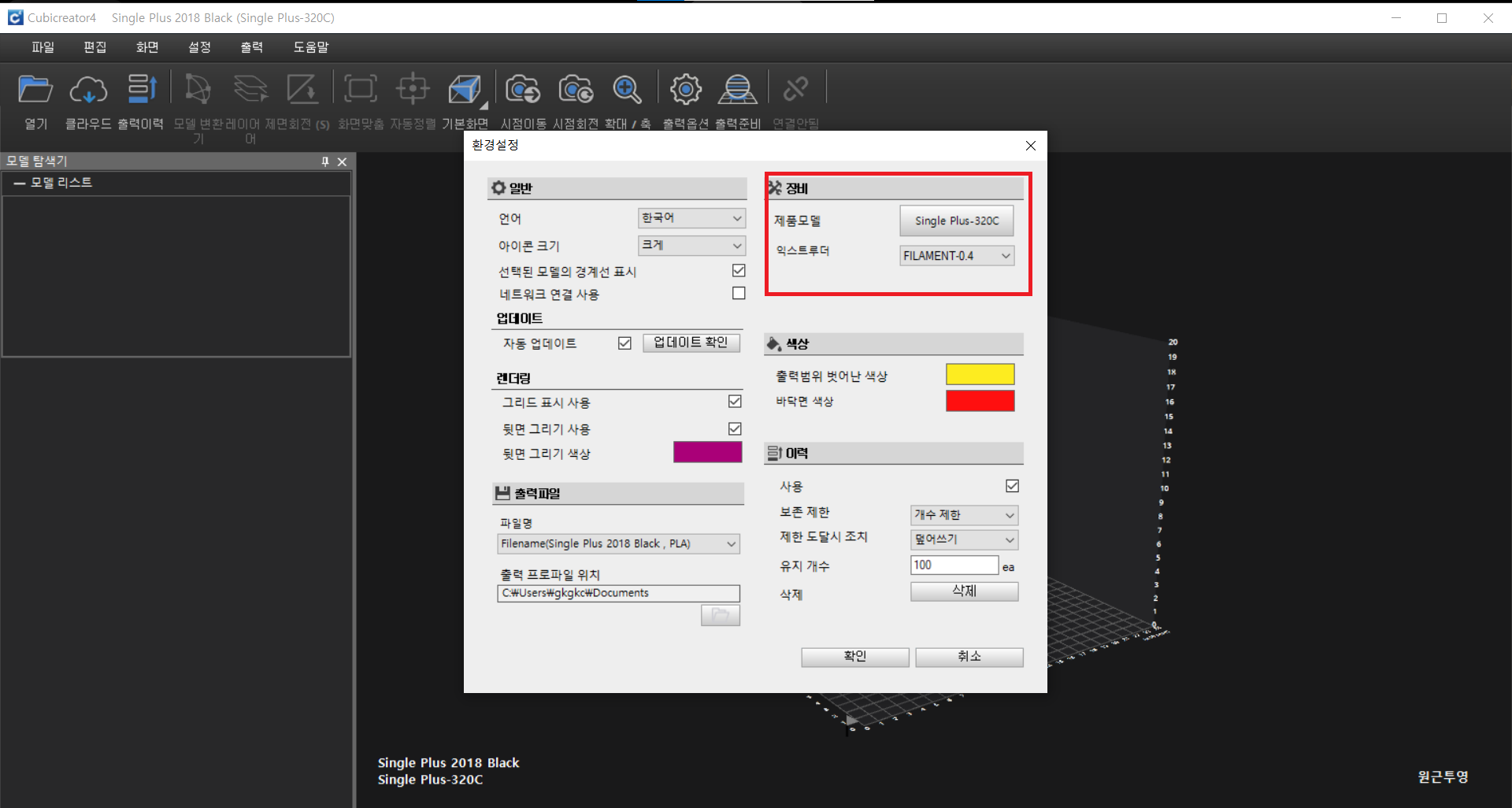

왼쪽 위 설정 - 환경설정 - 제품모델에서 설정 해주시면 됩니다.

제품마다 설정이 상이하므로 꼭 사용하시는 모델을 선택해주셔야해요!

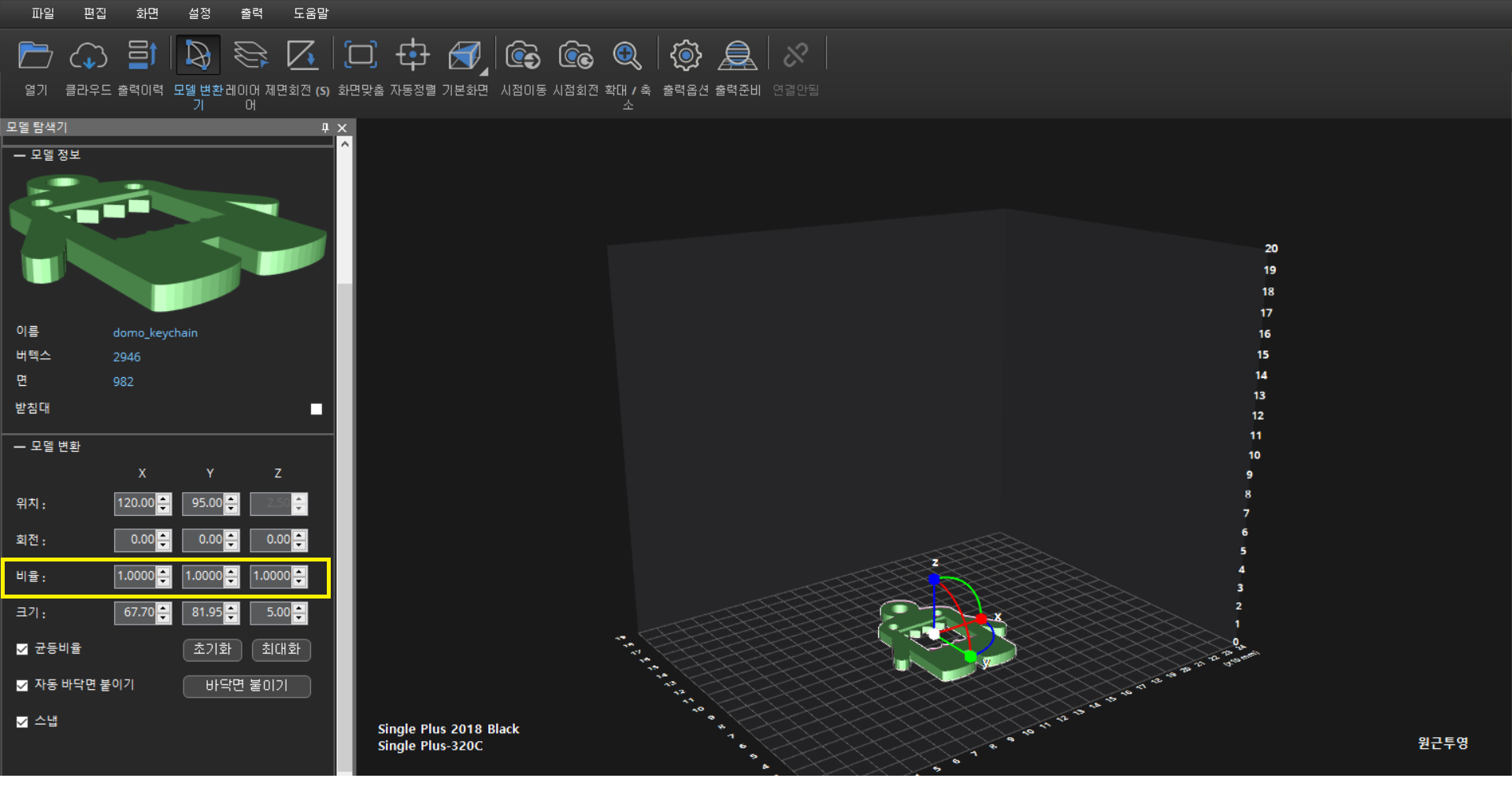

Thingiverse에서 다운받은 STL 파일을 불러오면 (열기 혹은 드래그앤드롭 이용)

다음과 같은 화면이 나옵니다. 노란 상자는 이후에 설명할게요

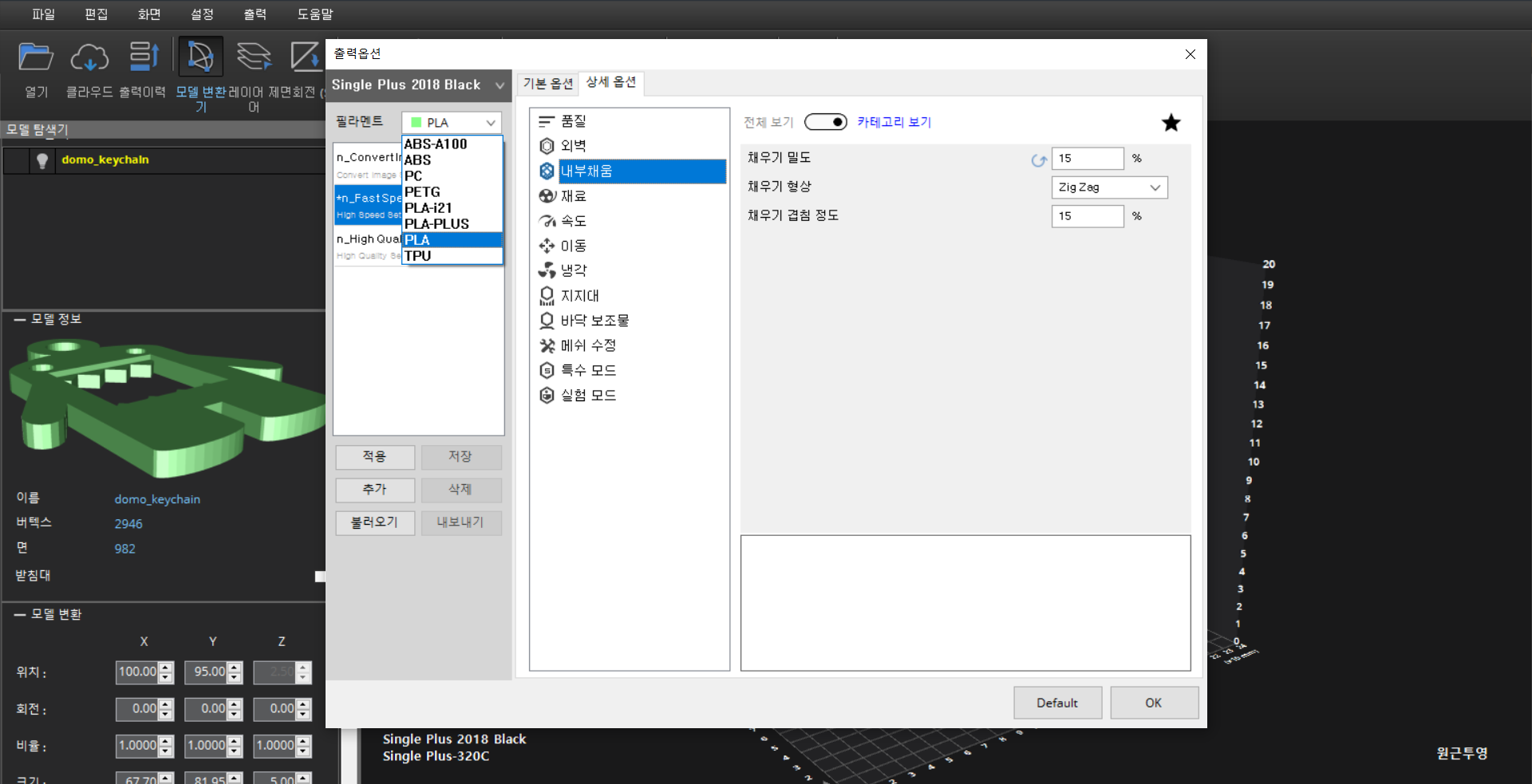

상단에 출력옵션을 클릭해주세요.



왼쪽 위에서 사용하는 필라멘트를 선택해주세요.

저는 PLA 를 사용해서, 이에 맞게 눌러주었습니다.

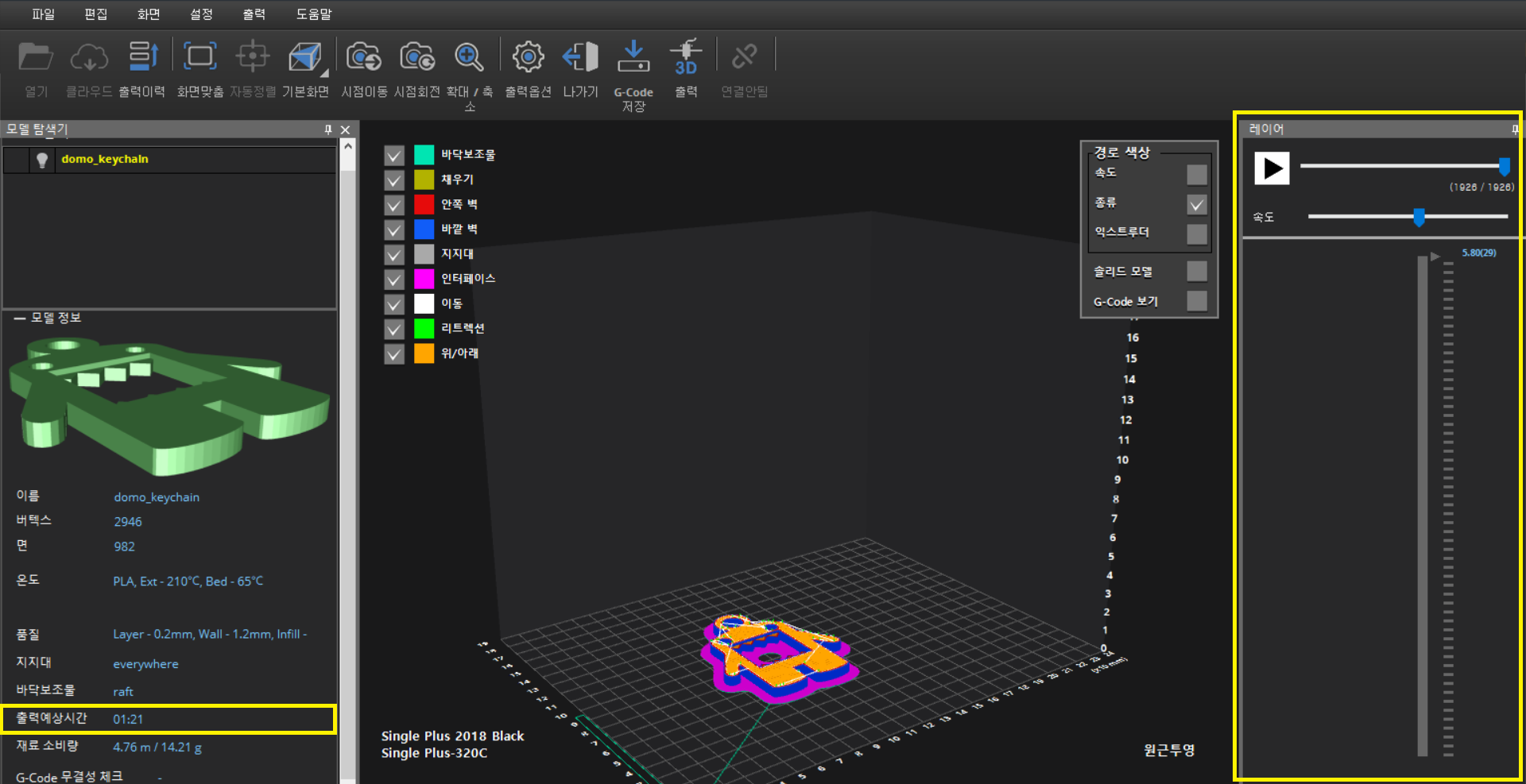

이후 상단에 출력준비를 눌러주시면,





여기서는 두가지에 주목하시면 됩니다.



1) 왼쪽에서 출력예상시간을 확인할 수 있습니다.

   조정이 필요한 경우, 위의 나가기 버튼을 누른 뒤 비율입니다. 위위위 사진에 상자가 쳐져있어요.

   (균등비율을 체크한 채로) 비율을 줄이거나 키우면 모양은 그대로인 채로 전체적인 크기만 조절할 수 있습니다.

   이를 이용해 출력시간을 조절할 수 있어요. 너무 오래걸린다 싶으면 크기를 줄이면 되겠죠?



2) 오른쪽에서 레이어 확인이 가능합니다.

   맨 위의 바를 통해 익스트루더(필라멘트 나오는 곳)의 예상 움직임을 확인할 수 있고,

   아래의 긴 바를 통해서 층 별 예상 모델을 확인할 수 있어요.

   제가 선택한 모델은 단순해서 차이가 없는데, 복잡한 모델은 층별로 모습이 많이 바뀔거에요.



3. G-Code 저장

---

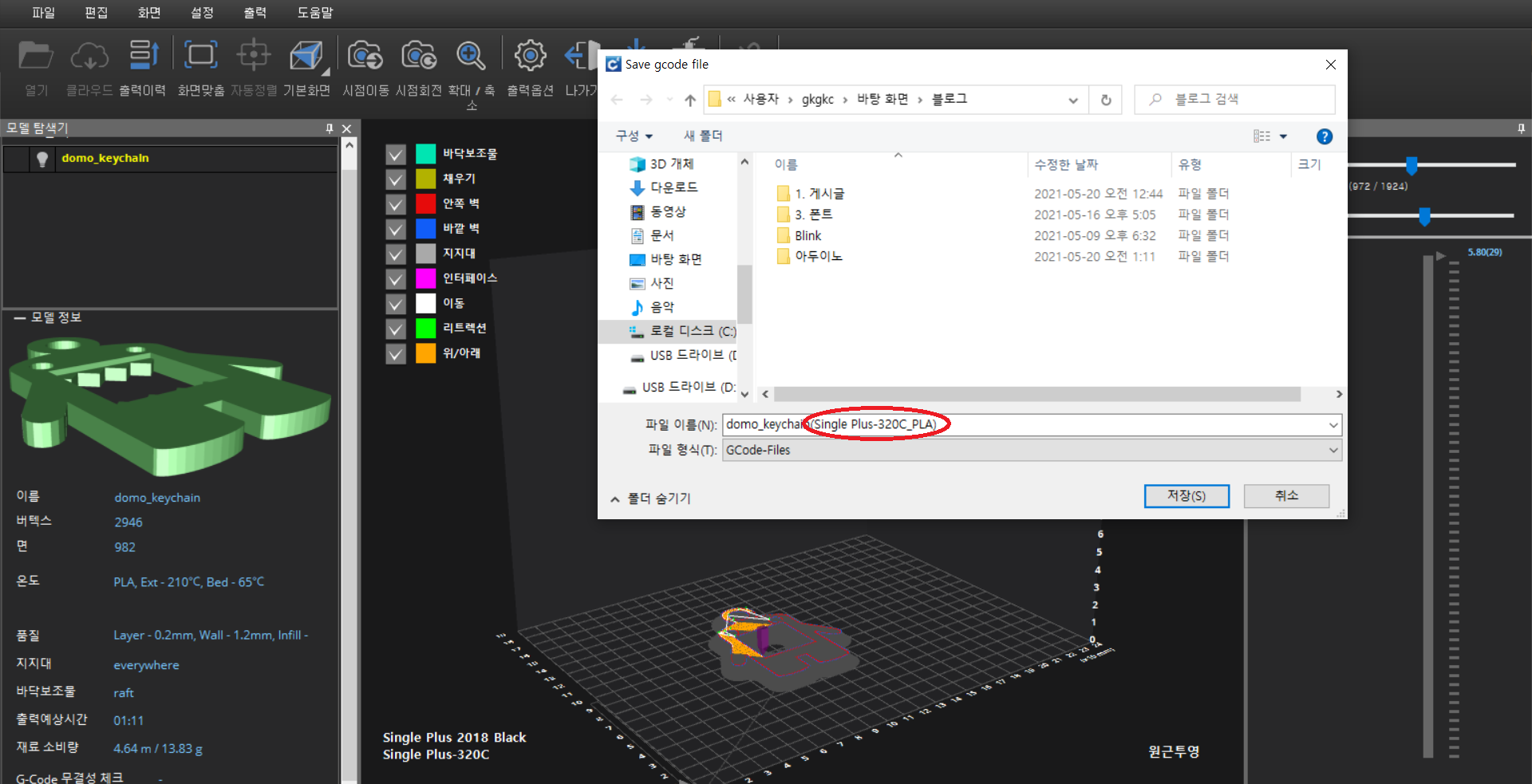

'G-code 저장'을 누른 뒤 USB에 저장하시면 되는데

저 괄호와 장비명은 절대 건드시면 안돼요.



프린터가 저걸 보고 세팅을 변경합니다 ㅠㅠ



이제 USB를 들고 프린터로 갑시다.



4. 출력 및 감상(?)

---

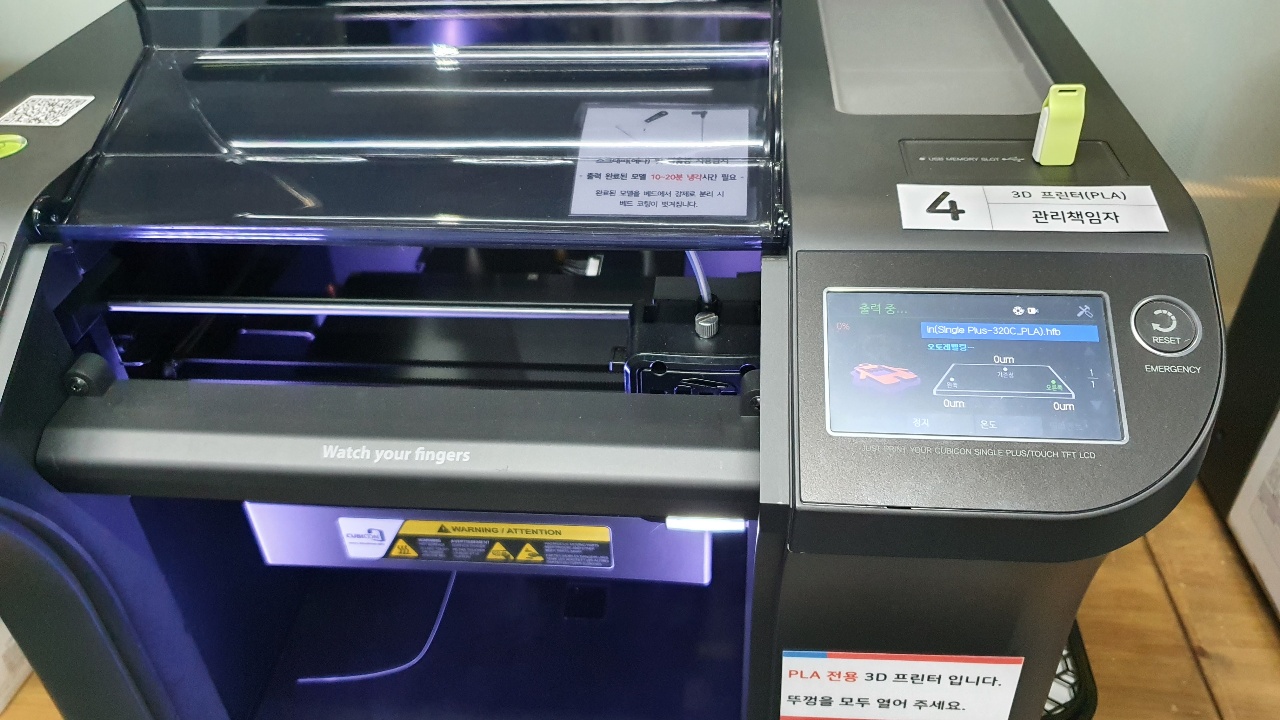

USB를 프린터에 꽂고, 출력해주시면 됩니다.

이 방법은 모델마다 달라서 설명을 못드리겠네요 ㅠㅠ



참고로,

출력물이 베드에 똑바로 안착하지 못하는 경우들이 있으므로

초반 출력 과정을 지켜 보신 후에, 다른 일을 하러 가는게 좋다고 합니다.



왼쪽 밑의 흘러나온 필라멘트는 의도적인 작동입니다.

익스트루더 끝부분의 균일하지 않은 필라멘트를 미리 제거하며 생긴 부산물이에요.





잘 돼죠? ㅎㅎ

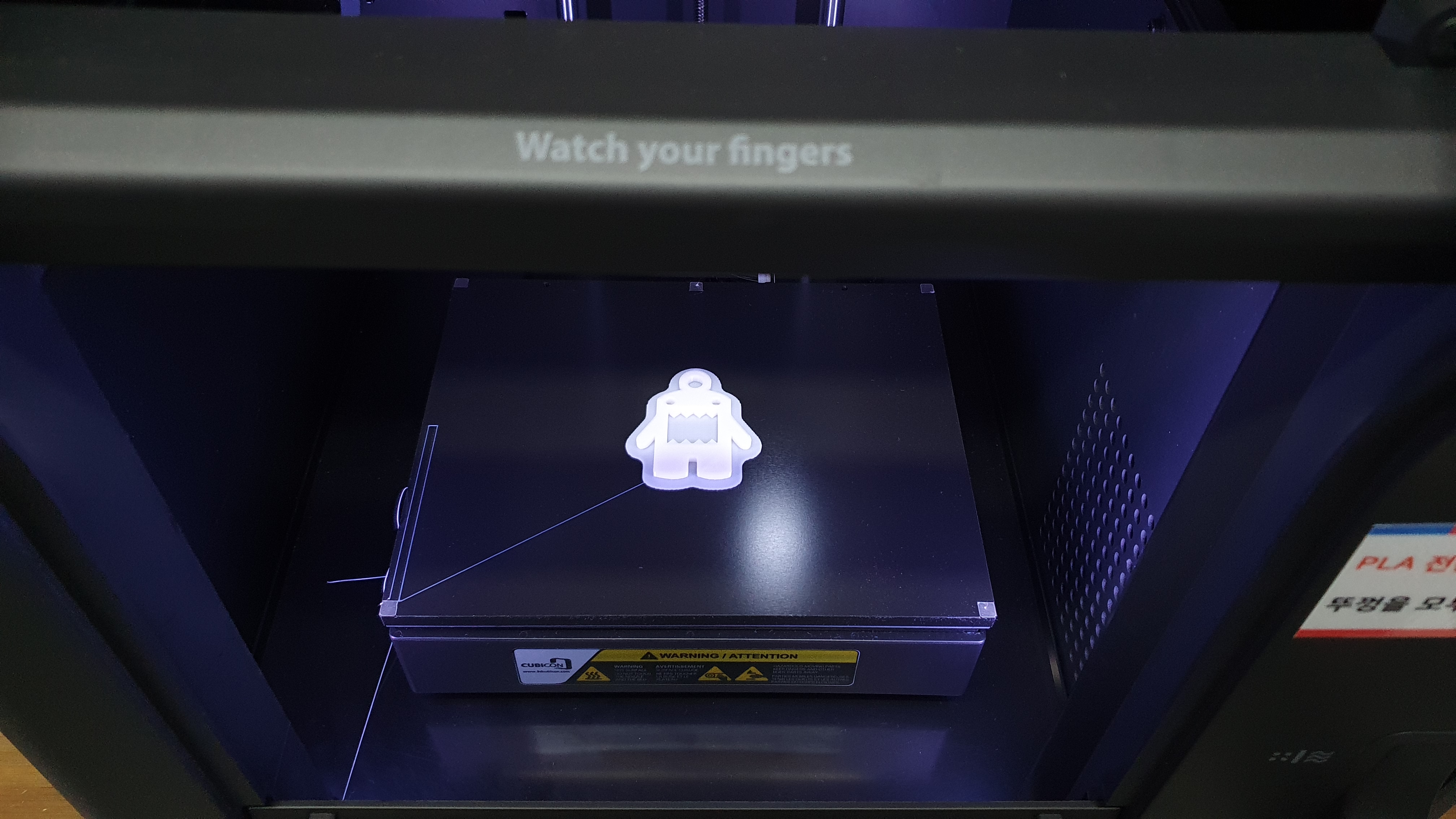

모두 출력되었을 때의 모습입니다.

손으로 살짝 건드렸을 때, 잘 움직이지 않으면 베드가 덜 식었다는 뜻이므로

조금 더 기다려주어야 합니다.

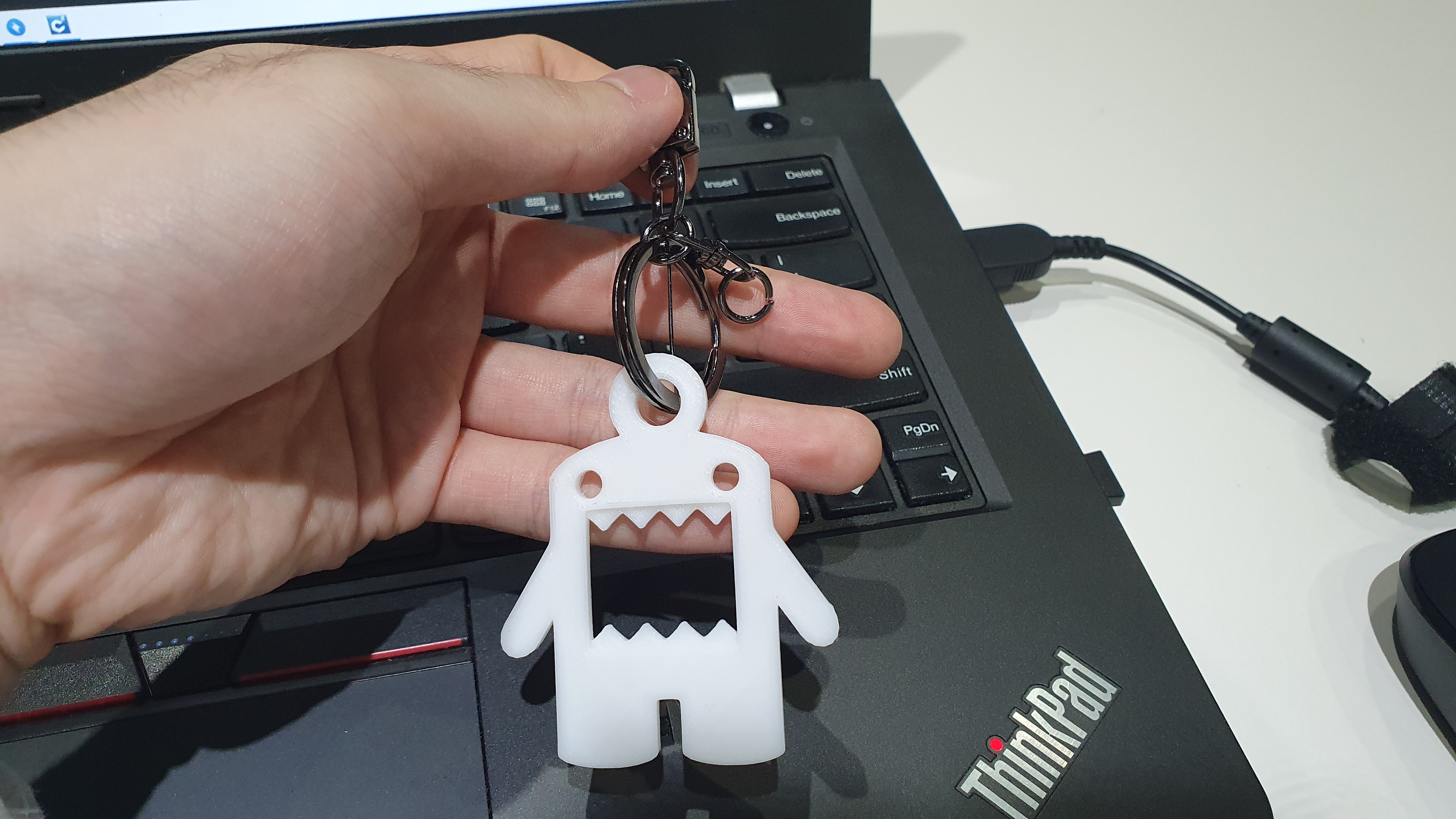

완성 후의 모습입니다. 뿌듯하네요 하하.



---



한번 해보니까... 가지고 놀고 싶은 마음이 굴뚝같네요.

후처리도 한번 해보고 싶고 도색도...



직접 모델링하려고 인벤터도 다운받아 놓았으니

시간 남을 때 공부 좀 해봐야겠어요.



다음 게시물은 세부 출력옵션이 될 것 같네요.

언제 또 공부하나...



아무튼 그럼 20000!
