1. 모델링

* 해당 영상을 참고 하였습니다.

육각 볼트의 헤드를 만듭니다.

당연히 스케치는 육각형으로 하고, 평행한 변끼리의 거리는 19mm 입니다.

Extrude (돌출) 을 이용하여 올려줍니다.

헤드 윗부분을 깎습니다.

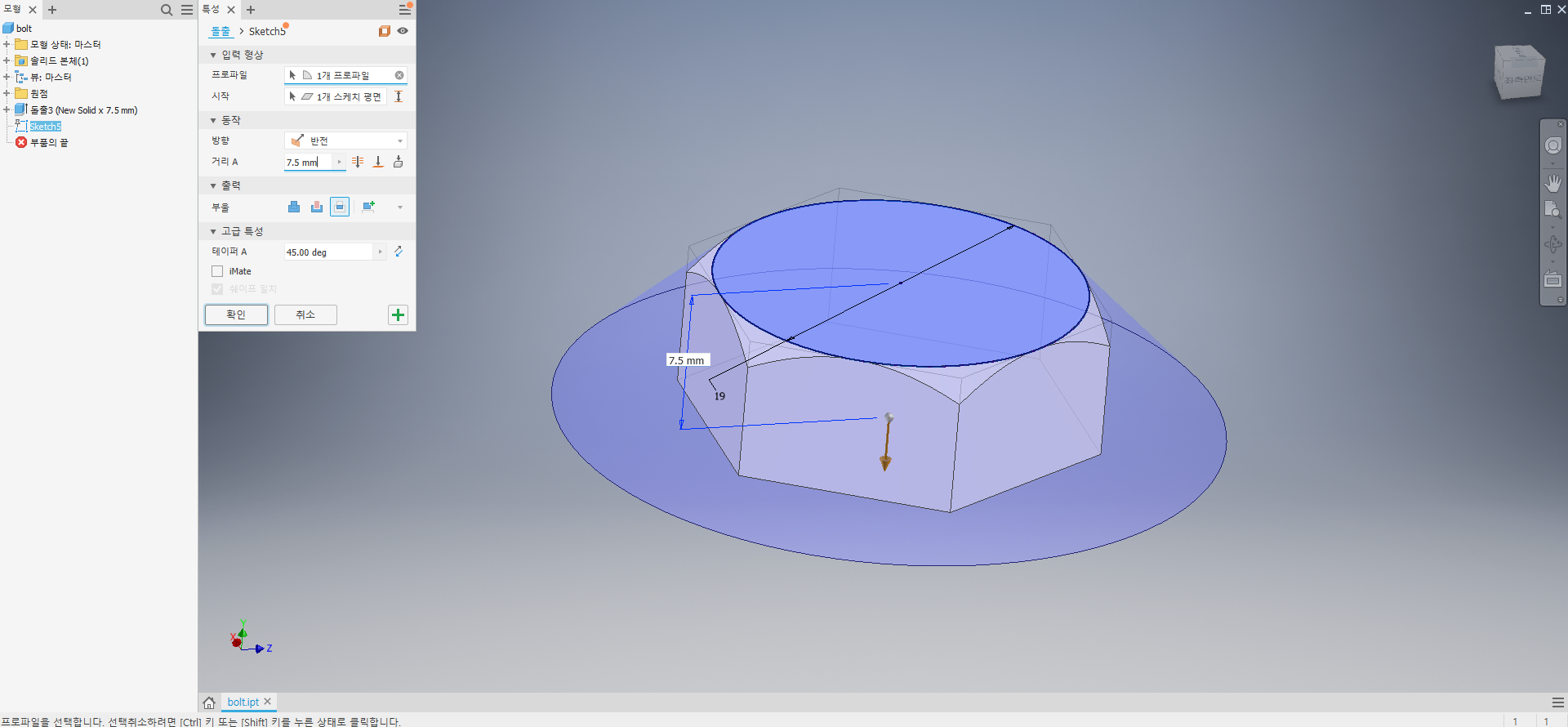

헤드 위에 지름 19mm의 원을 그려 준 뒤

사진처럼 Extrude 합니다.

* 참고 : Extrude (돌출)

1) 방향은 돌출을 어느 방향으로 시킬 것인가를 말한다.

2) 거리는 얼마나 돌출시킬 것인가를 말한다.

3) 부울은 집합을 계산한다고 생각하면 된다.

접합은 A+B, 잘라내기는 A-B, 교차는 A∩B 이다.

4) 테이퍼는 모든 면에 기울기를 주는 것이다.

위 처럼 테이퍼를 주면 원기둥은 원뿔대 모양이 될 것이고,

부울에서 교차를 택했음으로 겹치는 부분인 위 같은 모양만 나타나는 것이다.

위에선 거리 옆에 'Through All(전체관통)' 버튼을 눌러 실제로 나타나는 부분만 보여지도록 한 것이고,

그냥 설정하면 이렇게 나온다. 물론 결과물은 같다.

볼트 나사산 부분을 만듭니다.

헤드 밑에 지름이 11mm 원을 그리고 40mm로 돌출합니다.

나사산 아랫 부분에 Chamfer(모따기)를 해줍니다.

거리는 1mm 이고,

해당 기능의 기본 각도는 45º입니다.

나사산과 헤드의 접합부는 모깎기(Fillet)기능을 이용해서

조금 둥글게 만들어 줍니다. 반지름은 1mm 입니다.

XY평면에서 나사산에 쓰일 삼각형을 만들어 주고,

여러 구속조건 (X축과 평행, 일치 등), 모깎기를 이용하여 2번 사진과 같이 만듭니다.

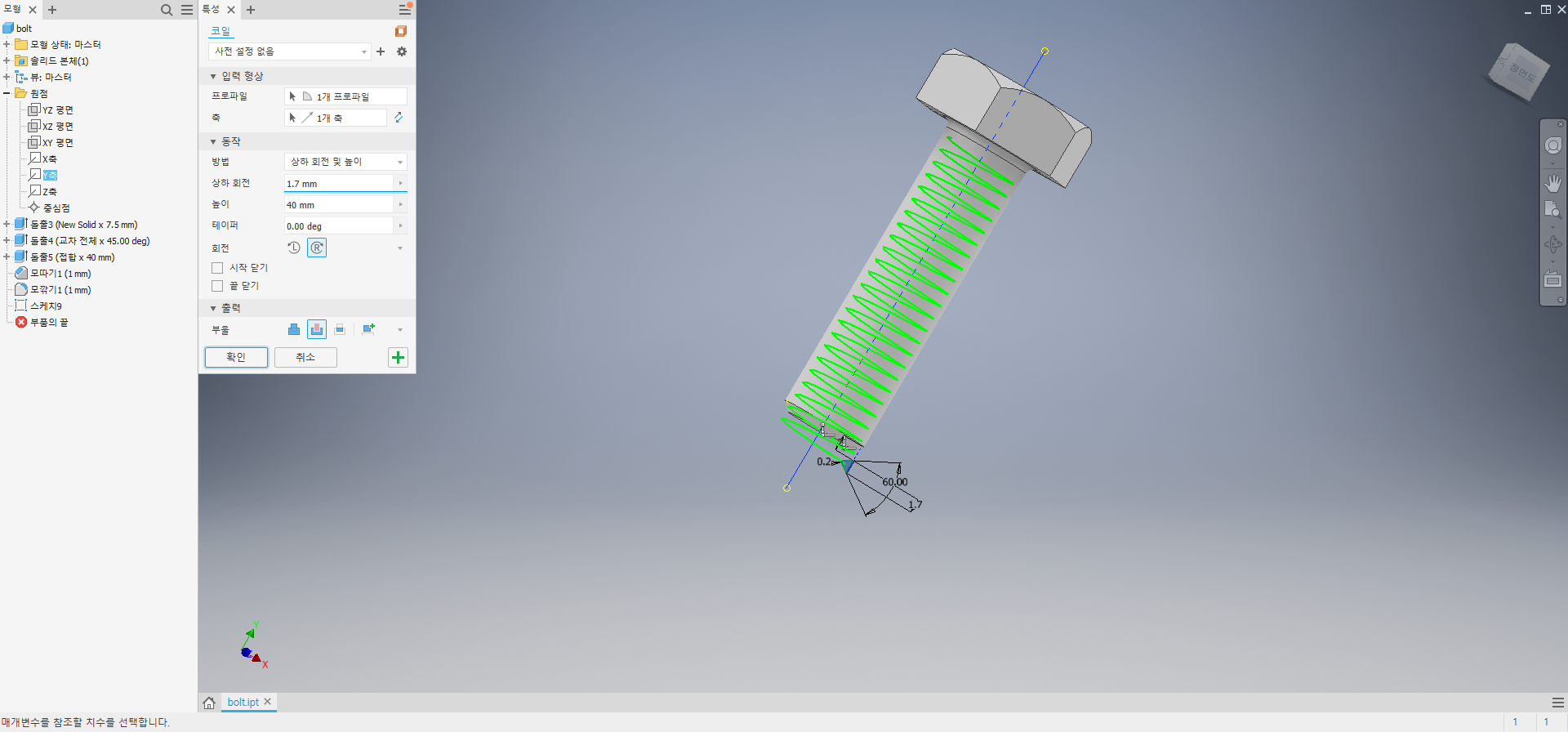

코일(Coil)기능을 이용해서 나사산을 파줍니다. 상하 회전 및 높이 방법을 이용합니다.

축은 (제 기준) Y축이며, 삼각형 밑 변이 1.7mm 이므로 상하 회전은 1.7mm,

스케치를 2mm 띄워서 했기 때문에 높이를 40mm 까지 할 시에,

38mm 까지 나사산이 생깁니다. 주의해서 입력해주세요.

부울은 잘라내기(Cut)를 이용합니다. 파야 하니까요.

텍스쳐를 입혔어요.

티타늄 볼트라니, 수준 높은 사치입니다.

박카스 뚜껑을 만들기 위해

나사산 공부할 겸 만들어 보았는데, 나름 재밌었네요.
