[아두이노 공부] 10. 온습도센서 (DHT22) 써보기

안녕하세요.

기계과 감성쟁이입니다.



오늘은 온습도센서 모듈(DHT22)을 사용하여

이 좋은 날씨를 한번 파악해보겠습니다.



1. 온습도센서의 원리

---

온습도센서에는 두 가지 방식이 있습니다.

정전용량센서와 저항센서죠.



1) 정전용량센서



대학물리학 수업에서 배우 듯이



전기용량 공식 에서  는 유전율을 의미합니다.



유전율은 온도, 습도, 전자기장의 주파수 등에 영향을 받는데,

특히 온,습도에 민감한 매질을 축전기 사이에 넣어서 그 변화량으로 값을 추측해내는 것입니다.



2) 전기저항센서



저항 공식   에서  는 비저항(resistivity)이라고 하며,

유전율과 마찬가지로 온도와 습도에 영향을 받습니다.



즉, 저항값의 변화로 온 · 습도를 계산합니다.



2. DHT-22 온습도 센서 모듈

---



제가 사용하는 DHT-22 모듈은 2번에 해당하는

전기저항센서입니다.



DHT22 온도 습도 센서 AM2302 아두이노 연동 : 송파 메이커스페이스



DHT22(AM2302).pdf

0.40MB



모듈 데이터 시트입니다.



은도 측정 범위 : -40ºC ~ 80ºC (측정단위 : 0.1ºC, 오차 : ±0.5ºC)

습도 측정 범위 : 0 ~ 100 % RH (상대습도, 측정단위 : 0.1% RH, 오차 : ±2~5% RH)

전압 : 3.3V ~ 5.5V DC



정도가 중요한 사안이 되겠네요.



* 상대습도는 특정한 온도의 대기 중에 포함되어 있는 수증기의 압력을 그 온도의 포화 수증기 압력으로 나눈 것을 말합니다.



3. DHT 라이브러리를 이용하여 사용해보기

---



GitHub - RobTillaart/Arduino: libs and code



또는 아두이노 IDE 속 라이브러리 매니저를 통해

DHT 라이브러리를 다운받아주세요.





LED는 일단 무시해주세요.

뒷부분에 써먹을거에유.

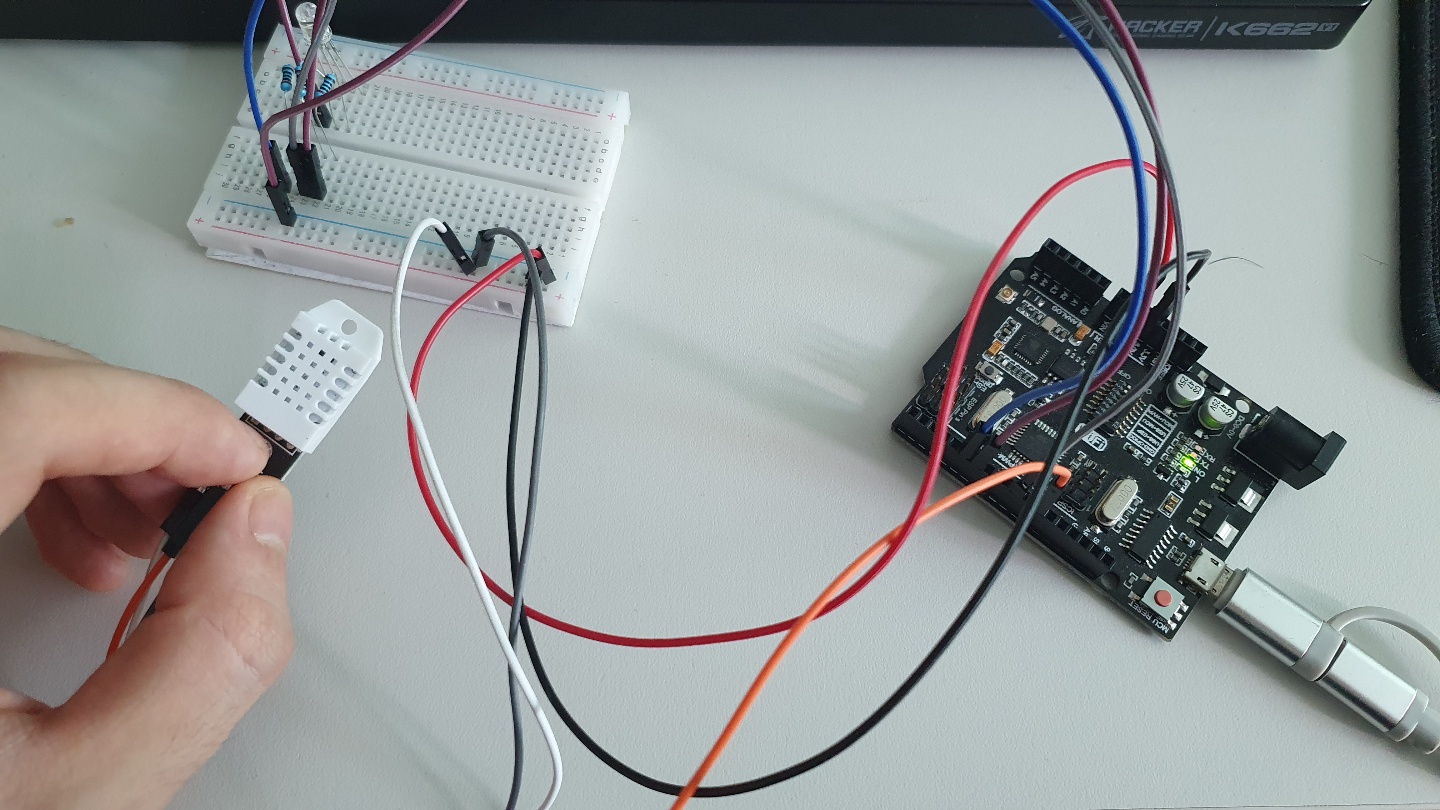

(+), DATA, (-) 차례대로 꽂아주세요.

저거 왜 중간에 살짝 빠졌대



제 모델은 데이터시트와 모양이 다릅니다.

조금 업그레이드 된 버전 같은데



한 유튜버 분의 말에 따르면,

저항이 달린 형태라고 합니다.



그래서 따로 풀업저항을 달아주지 않았어요.



#include "DHT.h"

#define DHTPIN 11 // 11번핀에 연결
#define DHTTYPE DHT22 // 센서 모델 설정

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  dht.begin();
  }

void loop() {

  float humi = dht.readHumidity();
  float temp = dht.readTemperature();

  if(isnan(humi) || isnan(temp)) {
    Serial.println("Fail. Try again");
    delay(2000);
    return;
  } // 값을 못읽을 경우

  Serial.print("Temperature : ");
  Serial.print(temp);
  Serial.println("ºC");
  Serial.print("Humidity : ");
  Serial.print(humi);
  Serial.println("%");
  delay(2000);
}



데이터 시트에 따르면,

정보수집 주기가 2초라서 딜레이는 2초로 설정했습니다.



isnan () 함수는 is not a number의 약자로,

Input이 숫자가 아니면 True, 숫자면 False 를 반환합니다.

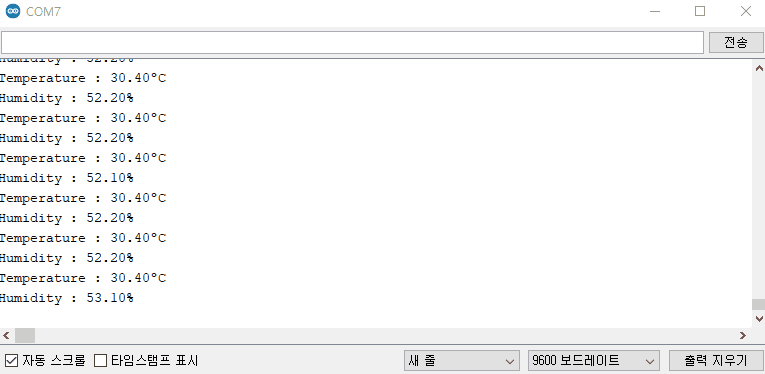

믈통 속에 살짝 넣으니

습도가 상승하네요.



잘 됩니다.



4. 리모컨 이용하기

---

#include <DHT.h>
#include <IRremote.h>

#define DHTPIN 11
#define DHTTYPE DHT22

int ir_recieve = 3; // ir센서는 3번핀

IRrecv irrecv(ir_recieve);
decode_results signals;

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);

  irrecv.enableIRIn();
  dht.begin();
  }

void loop() {

  irrecv.decode(&signals);

    while (signals.value == 0xFFA25D) {

        float humi = dht.readHumidity();
        float temp = dht.readTemperature();

        if(isnan(humi) || isnan(temp)) {
          Serial.println("Fail. Try again");
          delay(2000);
          return;
    }

    Serial.print("Temperature : ");
    Serial.print(temp);
    Serial.println("ºC");
    Serial.print("Humidity : ");
    Serial.print(humi);
    Serial.println("%");

    irrecv.decode(&signals);
    irrecv.resume();
   	 if (signals.value == 0xFF629D){
    	  Serial.println ("stop...");
     	  return;
   		 }
    delay(2000);
    }
  }



이거 하면서 스스로 너무 멍청했던건

 if 안에 ==가 아니라 =를 넣었다는 겁니다...



if 안에서 저게 작동을 연산자가 작동해서,,,

계속 같은 값이 객체 속으로 입력되더군여,,, 내 시간 ㅠㅠ



LED는 그냥 안썼습니다.

LED, 온습도센서, 적외선센서 세개 연결하니 적외선센서가 죽으려고 하길래요...





---



다음엔 ESP 8266을 이용하여

인터넷에서 현재 시간을 가져와서



시간과 함께 온습도를 출력해보도록 하겠습니다.
